炒籽機電加熱管是由金屬管作外殼裝入高電阻合金絲作發(fā)熱材料，在電熱絲周圍填充并壓實，有良好的絕緣性能，用導熱系數(shù)較高的高純氧化鎂做填充料，該產(chǎn)品具有功率大、熱效率高、散熱快等特點，歡迎來電咨詢炒籽機電加熱管！

上圖為炒籽機電加熱管實拍圖片，盜圖必究！

值得說明：

1、電壓、功率（電壓根據(jù)接線方式以及額定電壓來決定；功率根據(jù)加熱介質以及尺寸來決定，具體可以咨詢銷售人員）

2、管徑（一般是8mm、10mm、12mm、14mm、16mm、18mm、20mm等）

3、形狀尺寸（提供圖紙或者樣品）

4、是否含有緊固件，如含有緊固件，緊固件大小以及螺紋長度

5、彎管R弧度，請參考下面表格數(shù)據(jù)

6、外觀材質選擇：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼涂層（防垢處理）、SUS310S（俗稱2520）、鈦管等。

7、電熱絲材料選擇：一般為 鐵鉻鋁、鎳鉻絲。這兩者的選擇取決于客戶的工作環(huán)境（溫度、以及震動性）。

歡迎來電咨詢：13382641389（手機/微信）項經(jīng)理

---

【管狀電加熱管概況】

工業(yè)管狀加熱管適用于大多數(shù)需要電加熱的場合，它們可以用直的形式或彎曲成各種形狀，根據(jù)要求非標定制，因此工業(yè)用電加熱管一般均無現(xiàn)貨。

工業(yè)狀電熱管常用于以下應用中：

空氣加熱 | 浸入式液體加熱 | 管道加熱 | 對流加熱 | 烘干設備

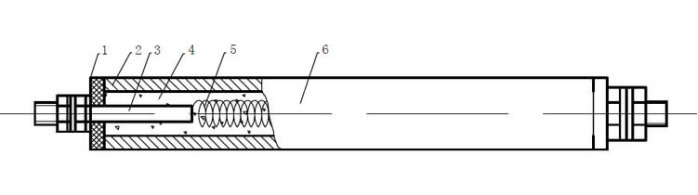

【雙頭電加熱管結構】

1.陶瓷絕緣子    2.密封材料    3.引線棒    4.氧化鎂粉   5.電阻絲   6.金屬護套

【雙頭電加熱管設計，需要考慮因素】

影響加熱管耐久性的兩個最關鍵的因素是：

1. 金屬護套管的選擇

2. 表面負荷的選擇（說簡單點，就是每米功率的選擇）

   電加熱管的外殼材料類型取決于加熱管工作的溫度和加熱介質的腐蝕性。電熱管表面負荷之所以重要，有兩個原因。首先，它決定了加熱管外殼材料在加熱條件下的所要承受的溫度。第二個原因，每一種材料都有一個特定的表面負荷，使它可以在加熱周期內能承受的住。

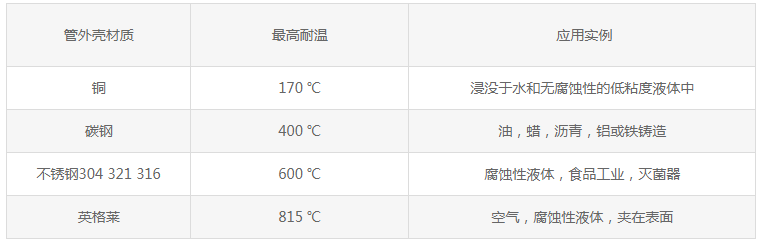

表1：列出各種管外殼材料，以及其允許溫度和推薦使用的介質

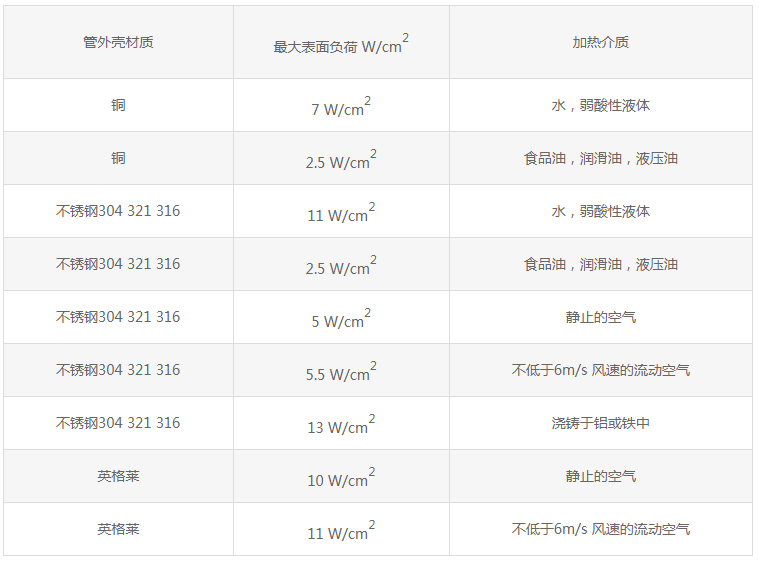

表2：列出不同材料的推薦表面負荷和介質

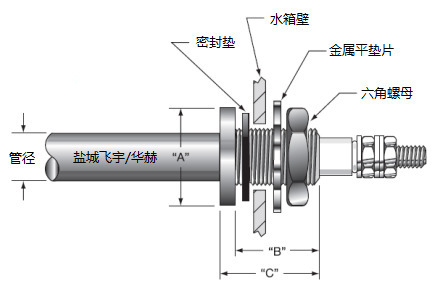

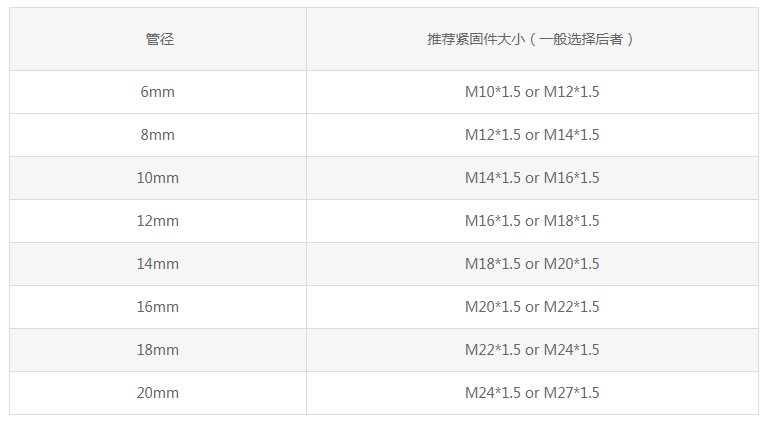

【雙頭電加熱管一般固定方式-緊固件固定】



【電加熱管彎管成異型的時候，需要注意以下】

通過縮管機縮管后的直徑，對加熱管的絕緣氧化鎂粉進行壓縮，然后再高溫爐中對這些加熱管進行退火，以減輕在軋制過程中發(fā)生的金屬應力（工作硬化），使其減小護套的尺寸。退火是金屬回到軟態(tài)，使加熱管幾乎可以彎曲成任何形狀。然而，由于成型也會使金屬變硬，因此必須采取一些預防措施，以防止在彎曲或出現(xiàn)應力開裂痕跡時護套斷裂。

電加熱管在彎管的時候，其中需要注意一個R弧度的限制，R弧度太小加熱管容易彎斷，報廢率高。正常彎管成各種異型的情況下，沒有特殊要求應該符合下列表格中的最小R弧度。

形狀各異，客戶可以直接提供異形形狀尺寸或者圖紙咨詢。

【電加熱管使用注意點】

1、電加熱管允許在下列條件下工作：

（1）空氣相對濕度不大于95%；

（2）工作電壓不大于額定值的1.1倍，外殼應有效接地。

2、加熱介質為液體時，電熱管的有效長度必須全部浸在液體中。電加熱管發(fā)熱部份應與容器壁有一定距離，一般為50-60mm以上。

3、加熱液體的電加熱管不得用于加熱氣體或固體物。

4、加熱液體的元件，如發(fā)現(xiàn)管子表面有水垢或結炭時，應清除干凈后再用，以免影響加熱管的使用壽命和降低熱效率。

5、熔煉輕金屬或硝鹽、堿、瀝青、石蠟等為固態(tài)時進行加熱，應降壓啟動，待固態(tài)加熱介質全部熔化后才能升至額定電壓。

6、加熱硝鹽時應考慮安全措施，預防爆炸事故發(fā)生。

7、電熱管接線部份應放在保溫層、加熱室外，并避免與腐蝕性、爆炸性氣體接觸。必須保持出線端部干燥、清潔，以免造成閃絡或短路。接線時勿用力過猛。

8、加熱管的端部可能溢出少量糊狀物，這是封口材料，不影響使用，待斷電后，將溢出物揩干凈即可。

9、電熱管應儲存在空氣流通、相對濕度不大于85%、無腐蝕性氣體的室內。

10、加熱管使用一段時間后又長期不用而受潮后，其冷態(tài)絕緣電阻低于1兆 歐時，可將元件放在溫度200度左右的干燥箱中烘焙，或降低電壓直接通電加熱，除去潮氣，至恢復正常為止。

【快速聯(lián)系我們咨詢產(chǎn)品】

認準鹽城飛宇合金電器有限公司其他官方 網(wǎng)站：

1. http://folac2023.com/

2. https://www.ycheater.com/

3. https://www.ycfyhj.com/
