單頭電加熱管選型指導之前想說的幾句話：

★  單頭電加熱管一般均為非標定制，根據具體的實際工況來選擇；

★  單頭加熱管管徑低于6mm，則越細越貴；

★  單頭電熱管長度短于50mm，則越短越貴；

★  單頭電熱管的表面負荷越高，則價格越貴；

★  單頭電加熱管內引線價格比外接線價格高很多；

★  單頭電加熱管報價不按米報價，需要綜合所有參數來報價。

單頭電加熱管常用于哪些場景：

▲ 從安裝模式來分的話，主要就是用于嵌入式模具孔加熱與裸露空氣干燒加熱兩種場景；

參考【嵌入式加熱與裸露空氣干燒加熱對加熱管壽命影響的區別？】

▲ 具體用于哪些設備：

塑膠模具行業 | 包裝封口設備 | 制藥成型設備 | 3D曲面屏熱彎?rùn)C(jī)設備 | 3D打印機設備 | 擠塑設備 | 點火設備等。

? 單頭電加熱管選型指導 - 結構選擇

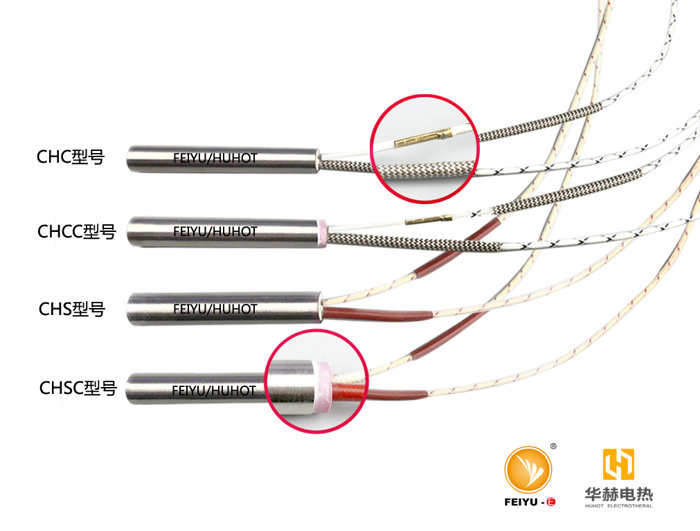

注釋：CHC型號指：外接線結構；CHCC型號指：外接線+陶瓷頭結構；CHS型號指：內引線結構；CHSC型號指：內引線+陶瓷頭結構

          結構區別，可參考：【單頭加熱管內引線與外接線的區別】

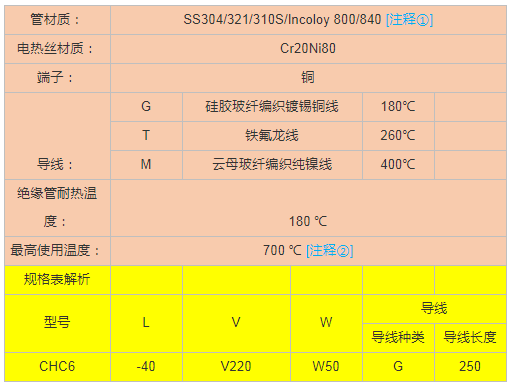

?單頭電加熱管選型指導 - 技術參數選擇

       注釋①： 材質選擇建議： 表面負荷≤6W/ cm2- SS304;   6W/cm2＜表面負荷≤ 12W/cm2 - SS321或者SS310S； 12W/cm2＜表面負荷≤ 20W/cm2 - SS310S或者Incoloy 800/840

注釋②： 使用溫度700℃，指在使用材質SS310S或者Incoloy800/840的基礎上。此溫度用于嵌入式干燒環境下質保1年，裸露空氣干燒環境下質保3個月?！咀⒁猓瑖?guó)產低端單頭管嵌入式干燒均質保3個月（性價比低，不建議使用）】

?單頭電加熱管選型指導 - 常見尺寸 [注釋③]

注釋③ 以下尺寸功率為常見型號，以下型號材質均采用不銹鋼304或不銹鋼321。其余尺寸均可非標定制，可以直接咨詢?cè)诰€客服。

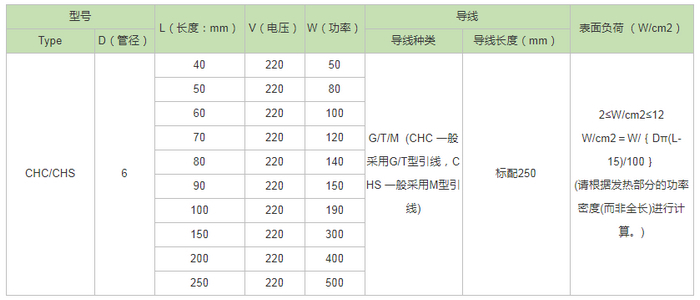

※ 6mm管徑常見尺寸

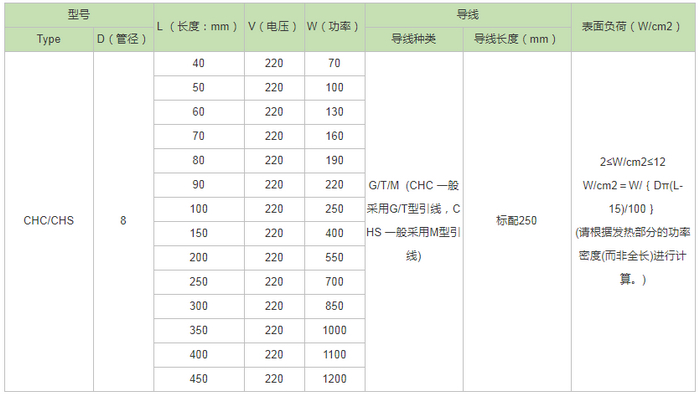

※ 8mm管徑常見尺寸

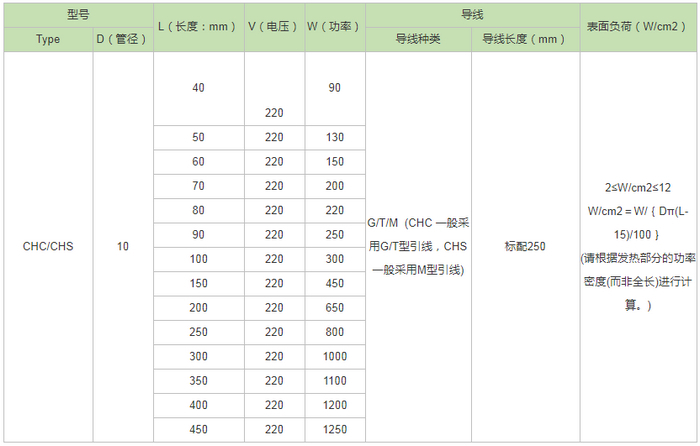

※ 10mm管徑常見尺寸

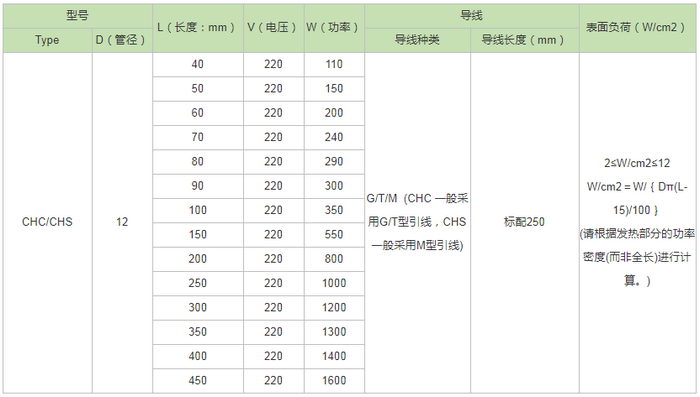

※ 12mm管徑常見尺寸

※ 14mm管徑常見尺寸

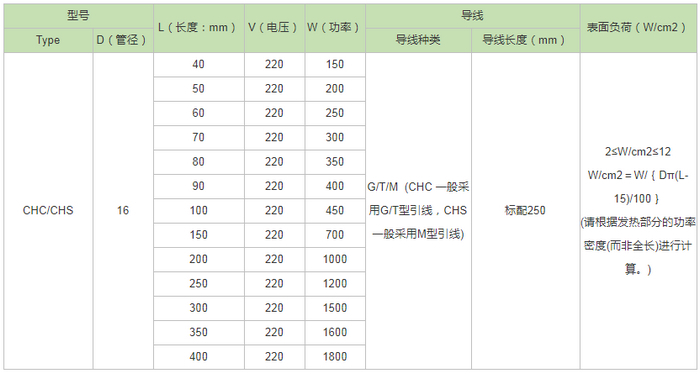

※ 16mm管徑常見尺寸

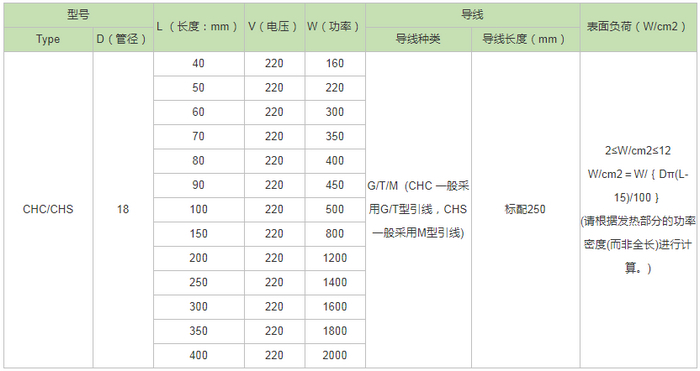

※ 18mm管徑常見尺寸

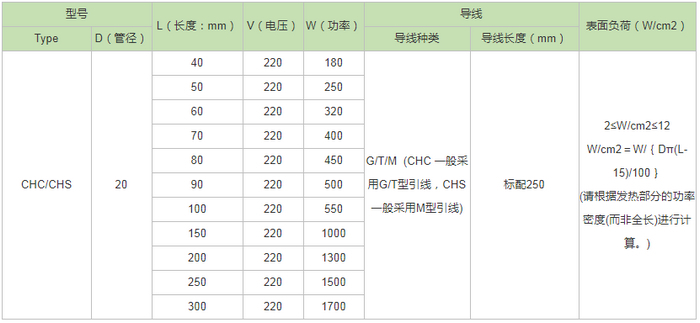

※ 20mm管徑常見尺寸

?單頭電加熱管選型指導 - 其他配件的選擇

★配件一選擇：螺紋

   ①配螺紋的單頭電加熱管一般均用于加熱液體的工作環境下。

   ②螺紋樣式選擇：緊固件螺紋（M）、G螺紋、R螺紋、NPT螺紋等，可配螺帽。

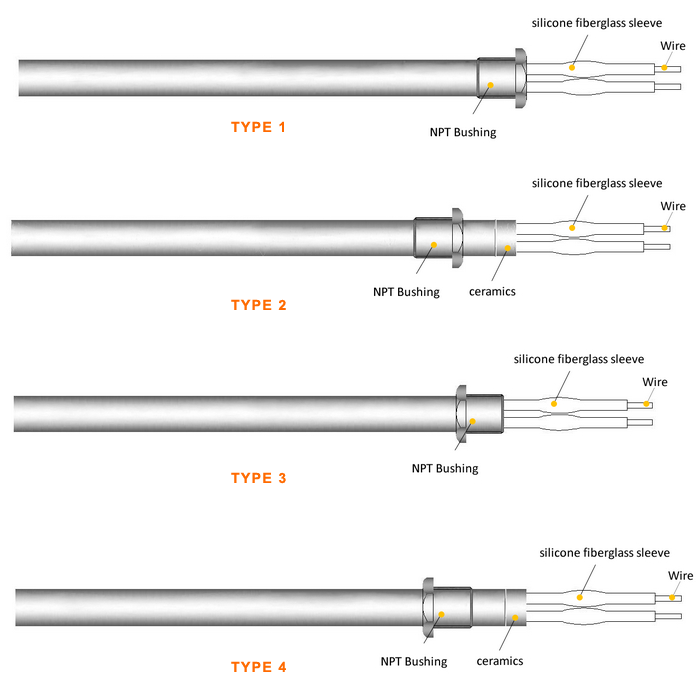

   ③螺紋位置的選擇：參考樣式圖

   ④螺紋材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等

★配件二選擇：固定擋片/法蘭

   ①固定擋片/法蘭尺寸樣式均非標定制，也可以咨詢客戶幫忙設計。

   ②固定擋片/法蘭材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等

★配件三選擇：引線保護方式

   ①引線保護方式一：金屬軟管護套管

   ②引線保護方式二：金屬編織護套管

★配件四選擇：測溫性熱電偶

   ①熱電偶一般樣式：K/J型熱電偶

   ②熱電偶放置位置：管底接地、管底非接地、管中間接地、管中間非接地。

?單頭電加熱管選型指導 - 使用注意點

▲ 工作電壓一定要與額定電壓相符，一般工作電壓不可超過額定電壓的10%；

▲ 為保證單頭電加熱管產生的熱量能及時的傳遞到加熱介質中，降低單頭電加熱管內部材料的溫度，嵌入式加熱時候，應該盡量縮小加熱管外徑與其插入孔徑之間的間隙，通常兩者之間的間隙小于0.1mm，如管徑10mm的電加熱棒，應該是10.1以內的孔；裸露空氣干燒的時候，一定要有表面溫度控制，否則壽命短；

▲ 嵌入式加熱時，安裝孔加工時，應該有效的保證其同軸度以及大小公差，如果加工時使用鉸刀等工具對加工孔進行修整；

▲ 加熱棒安裝前應該清理加工內留下的殘物，如有機油等殘留，加熱后會被碳化，從而影響熱傳導的能力；

?單頭電加熱管選型指導 - 我們幫您設計

若您看了以上資料，還是不會選型，可以直接咨詢我們: 13382641389

您也可以直接看看我們的單頭電加熱管產品中心，看看有沒有與您需求一致的類似產品：點擊進入
